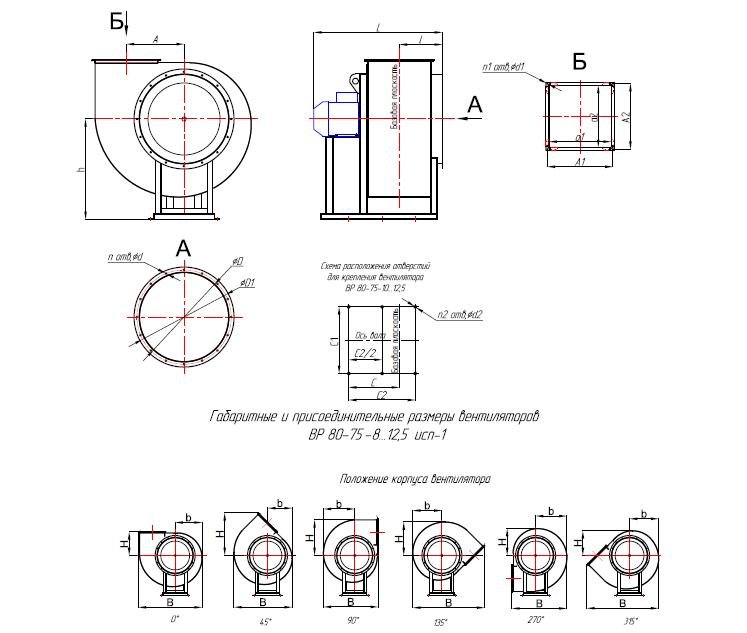

Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-1

Типоразмер
вентилятора
A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм a1, мм a2, мм
ВР 80-75-2,5 162 207 207 265 220 300 257 292 705 175 175
ВР 80-75-3,15 205 253 253 316 220 400 318 353 705 221 221
ВР 80-75-4 260 312 312 386 290 500 405 440 705 280 280
ВР 80-75-5 324 382 382 376 410 480 502 537 788 350 350
ВР 80-75-6,3 410 473 473 395 460 520 633 668 989 441 441
ВР 80-75-8 520 592 592 465 606 600 803 850 1212 560 560
ВР 80-75-10 650 732 732 862 840 1244 1000 1040 1507 700 700
ВР 80-75-12,5 813 907 907 1082 1260 1350 1250 1310 1841 875 875



Типоразмер
вентилятора
d, мм d1, мм d2, мм h, мм n, шт. n1, шт. n2, шт. l, мм
ВР 80-75-2,5 6 10 12 320 8 4 4 165
ВР 80-75-3,15 6 10 12 410 8 4 4 188
ВР 80-75-4 6 10 12 520 8 4 4 217
ВР 80-75-5 8 10 14 650 8 4 4 252
ВР 80-75-6,3 8 10 14 720 8 4 4 298
ВР 80-75-8 10 10 14 905 16 4 4 389
ВР 80-75-10 10 10 16 1212 16 4 6 454
ВР 80-75-12,5 12 10 16 1350 16 4 6 546



Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-1

Типоразмер
вентилятора
Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 80-75-2,5 460 190 198 411 175 330 419 221 270
ВР 80-75-3,15 576 240 238 519 221 405 517 279 336
ВР 80-75-4 734 304 291 657 279 509 644 353 430
ВР 80-75-5 908 379 340 819 348 614 780 440 529
ВР 80-75-6,3 1138 478 420 1034 439 763 976 556 661
ВР 80-75-8 1436 606 533 1311 557 963 1238 705 830
ВР 80-75-10 1775 745 646 1620 680 1185 1521 875 1030
ВР 80-75-12,5 2206 926 800 2017 834 1471 1891 1091 1281



Типоразмер
вентилятора
Пр 135º Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 80-75-2,5 536 206 237 419 221 190 536 206 175
ВР 80-75-3,15 665 260 299 517 279 240 665 260 221
ВР 80-75-4 838 329 378 644 353 304 838 329 279
ВР 80-75-5 1023 410 471 780 440 379 1023 410 348
ВР 80-75-6,3 1280 517 595 976 556 478 1280 517 439
ВР 80-75-8 1618 655 754 1238 705 606 1618 655 557
ВР 80-75-10 1994 810 940 1521 875 745 1994 810 680
ВР 80-75-12,5 2479 1008 1173 1891 1091 926 2479 1008 834











Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-5

Типоразмер
вентилятора
A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм C5, мм D, мм
ВР 80-75-8 520 592 592 755 1082 322 239 591 --- 803
ВР 80-75-10 650 732 732 829,5 1237 318 446 345 726 1000
ВР 80-75-12,5 813 907 907 917 1412 332 588 505 825 1250



Типоразмер
вентилятора
D1, мм L, мм L1, мм a1, мм a2, мм d, мм d1, мм d2, мм h, мм n, шт. n1, шт. n2, шт. l, мм
ВР 80-75-8 850 1257,5 1026 560 560 10 10 14 907 16 4 8 389
ВР 80-75-10 1040 1402,5 1344 700 700 10 10 16 1237 16 4 10 454
ВР 80-75-12,5 1310 1582,5 1674 875 875 12 10 16 1375 16 4 10 546



Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-5

Типоразмер
вентилятора
Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 80-75-8 1856 830 533 1780 754 963 1730,5 704,5 830
ВР 80-75-10 2374 1030 646 2283 939 1184 2218 874 1030
ВР 80-75-12,5 2954,5 1280,5 800 2847 1173 1470 2764,5 1090 1280,5



Типоразмер
вентилятора
Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм
ВР 80-75-8 1559 533 606 1989 963 556,5
ВР 80-75-10 1990 646 745 2528 1184 680
ВР 80-75-12,5 2474 800 925,5 3144 1470 843



Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-5 (Спец)

Типоразмер
вентилятора
Пр 0º Пр 45º Пр 90º Пр 135º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 80-75-8 1632 606 533 1583 556,5 963 1559 533 830 1989 963 754
ВР 80-75-10 2089 745 646 2024 680 1184 1990 646 1030 2528 1184 939
ВР 80-75-12,5 2600 925 800 2517 843 1470 2474 800 1280,5 3144 1470 1173
