Канальные вентиляторы серии "ВЕНТ"
Аналоги:
1) Центробежные канальные вентиляторы DJT
2) Канальные вентиляторы BDTX
|
Применение: |
Канальные вентиляторы серии «ВЕНТ» применяются для вентиляции жилых, коммерческих и производственных помещений, таких как: жилые - ванны (душевые), туалеты, подсобные помещения и др.; коммерческие - кафе, бары, офисы, рестораны и др.; промышленные - местная вентиляция, охлаждение оборудования, цеха и др. А также во всех помещениях, где ограничено пространство и требуется установить быстро и легко общую вентиляционную систему.
Канальные вентиляторы серии "ВЕНТ" прошли сертификацию и соответствуют требованиям нормативных документов ГОСТ 12.2.003-91, ГОСТ 12.1.003-83, ГОСТ 12.1.012-90, ГОСТ 12.2.007.0-75, ГОСТ 12.1.030-81, а также СНиП 23-03-2003 и ТУ 48 6365-002-04. |
|

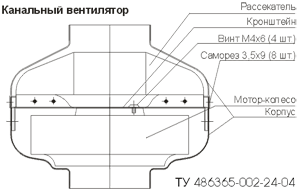

Описание: |
Целесообразное и идеальное в техническом отношении решение объединяет такие преимущества, как прямолинейность воздушного потока и простоту монтажа, с высокой стабильностью давления, низким уровнем шума и более высоким коэффициентом полезного действия центробежного вентилятора. Канальные вентиляторы серии «ВЕНТ» были сконструированы для достижения наивысших уровней производительности воздушного потока и давления с минимальным уровнем шумов. Серия «ВЕНТ» включает в себя 7 моделей, имеющих типоразмеры от 100 до 315 мм, которые сконструированы для соединения в линию со стандартными размерами круглых воздуховодов. Вентиляторы серии «ВЕНТ» могут устанавливаться в любом положении. Для монтажа применяются жесткие спирально-навивные трубы, гибкие или полужесткие алюминиевые воздуховоды или пластиковые трубы стандартного диаметра. В случае применения канального вентилятора серии «ВЕНТ» для вентиляции помещений сразу нескольких этажей здания необходимо соблюдать существующие правила пожарной безопасности.
Рабочий диапазон воздушного потока от 290 до 1900 м3/ч. Все модели однофазные, 230 Вт, 50 Гц, двухполюсные. Моторы подобраны на заводе и динамически сбалансированы с центрифужными лопастями, загнутыми назад.
|
 |
|
|
|
| Технические данные канальных вентиляторов серии "ВЕНТ" |
| Модель вентилятора серии ВЕНТ |
Скорость (об./мин.) |
Макс. мощность, Вт |
Ток, А |
Производительность по воздуху, м3/час |
Уровень звукового давления дБ (А) |
Вес, кг |
| 100L |
2500 |
65 |
0,30 |
290 |
47 |
2,95 |
| 125L |
2500 |
65 |
0,30 |
390 |
47 |
3,2 |
| 150L |
2700 |
85 |
0,43 |
650 |
50 |
4,1 |
| 160L |
2700 |
85 |
0,43 |
760 |
51 |
4,4 |
| 200L |
2600 |
140 |
0,63 |
980 |
52 |
5,2 |
| 250L |
2600 |
140 |
0,63 |
1000 |
53 |
5,2 |
| 315L |
2700 |
240 |
1,00 |
1560 |
55 |
7,4 |
| 355L |
1400 |
230 |
1,16 |
2250 |
60 |
16,7 |
| 355Lx |
1400 |
200 |
1,00 |
2650 |
60 |
16,7 | |
|
| Габаритные размеры корпусов канальных вентиляторов серии "ВЕНТ" |
|
|
|
| Габаритные и присоединительные размеры канальных вентиляторов серии "ВЕНТ" |
 |
| Модель |
А, мм |
В, мм |
С, мм |
D, мм |
| ВЕНТ 100L |
194 |
23 |
243 |
98 |
| ВЕНТ 125L |
195 |
27 |
243 |
123 |
| ВЕНТ 150L |
214 |
24 |
333 |
147 |
| ВЕНТ 160L |
222 |
28 |
333 |
157 |
| ВЕНТ 200L |
223 |
25 |
333 |
198 |
| ВЕНТ 250L |
206 |
27 |
333 |
248 |
| ВЕНТ 315L |
230 |
25 |
401 |
312 |
| ВЕНТ 355L/355Lx |
630 |
60 |
555 |
350 | | |
|
| Графики производительности канальных вентиляторов серии "ВЕНТ" |
|
|
|
| Расход воздуха м3/ч |
100L |
125L |
|
|
|
|
|
| 150L |
160L |
|
|
|
|
|
| 200L |
250L |
|
|
|
|
|
| 315L |
355L |
|
|
|
|
|
| 355Lx |
| |
|
| Варианты монтажа канальных вентиляторов серии "ВЕНТ" |
|

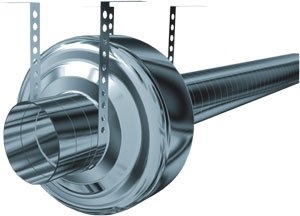

При помощи перфоленты |
При помощи кронштейна | |
|
