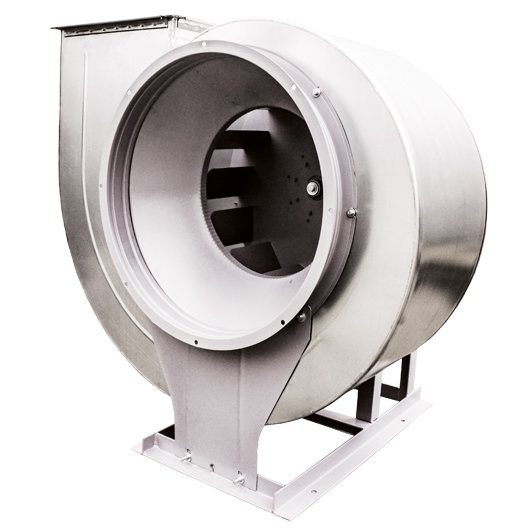

Вентиляторы центробежные  ВР 80-75 ДУ

Назначение вентиляторов центробежных ВР 80-75 ДУ

  • ТУ 4861-001-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 12
  • Варианты направления вращения – правое, левое
ВР 80-75 № 2,5
ВР 80-75 № 3,15
ВР 80-75 № 4
ВР 80-75 № 5
ВР 80-75 № 6,3
ВР 80-75 № 8
ВР 80-75 № 10
ВР 80-75 № 12.5
ВР 80-75 № 16

Назначение

Вентилятор ВР 80-75 ДУ предназначается для быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей (смесей продуктов горения) с параллельным отводом из них тепла. Установка оборудования производится в аварийных вытяжных системах вентиляции стационарного типа.

Вентилятор дымоудаления радиальный этого типа способен в течение 2-ух часов перемещать среды температурой до 400 градусов, в течение 1-го часа – до 600 градусов, но при этом они должны быть исключительно неагрессивными и невзрывоопасными, без липких и/или волокнистых включений, с уровнем запыленности не выше 10 мг/куб.м.

Условия эксплуатации

Выпускаемое для систем дымоудаления вентиляционное оборудование должно быть установлено вне обслуживаемого помещения, а также зон с постоянным присутствием людей. Максимальной эффективности его использование достигает при эксплуатации в регионах с умеренным, тропическим климатами, 2-ой или 3-ей категориях размещения. Обеспечение гарантированной защиты двигателя делает возможной эксплуатацию данного оборудования и при размещении по 1-ой категории. Кроме того, возможно использование вентилятора ВР 80-75 ДУ в зонах с повышенной сейсмической активностью. Предельно допустимые параметры внешней температуры – от минус до плюс 40 градусов.

Варианты изготовления:

Вентиляторы изготавливаются по 1-ой конструктивной схеме исполнения по условиям применения:

индекс

назначение и материалы

01

Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С.

02

Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при

температуре перемещаемой среды 400°С.

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентилятор дымоудаления низкого давления производится по 1-й схеме в 2-х исполнениях, различающихся материалом изготовления его рабочего колеса (это может быть тепло-, жаростойкая нержавеющая или углеродистая сталь), и имеет несколько типоразмеров. Выбор между различными модификациями осуществляется потребителем в зависимости от предполагаемых условий эксплуатации, необходимой теплостойкости, производительности и габаритов.



       Технические характеристики

       Габаритные и присоединительные размеры
